Q16.

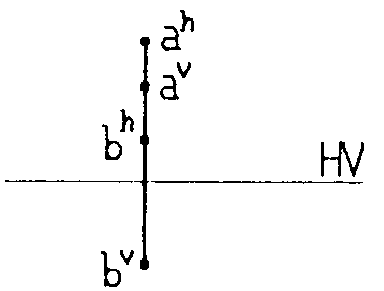

下圖中，線段AB 是
電腦輔助機械設計製圖 · 乙級 · 視圖 · Q16
難易度分析
3 / 5
本題需要依據圖形中線段在各投影面上的幾何投影特徵進行綜合判別。由於選項中包含多種相似的空間線段投影狀態（如平行與垂直於不同投影面的情況），考生必須精確區分各種線段在視圖中呈現實長或縮成一點的幾何規律，容易因概念混淆而選錯，因此需要扎實的空間想像與投影理論基礎才能正確判斷。
正確答案：①平行水平投影面
① 平行水平投影面:水平線（平行於水平投影面）在俯視圖中顯示實長，且其正面投影平行於 XY 基準線，符合題目圖形中線段 AB 的投影特徵。
錯誤選項解析
- ② 垂直水平投影面:若線段垂直水平投影面則為鉛垂線，其俯視圖會縮成一點，與題目所示線段形态不符。
- ③ 平行直立投影面:若線段平行直立投影面則為正平線，其正視圖顯示實長且俯視圖平行於 XY 線，與題目投影結果不一致。
- ④ 垂直直立投影面:若線段垂直直立投影面則為正垂線，其正視圖會縮成一點，與題目所示線段形态不符。
Learning Tip
"投影面平行線的判別為製圖檢定常考題型。關鍵在於掌握三類平行線（水平線、正平線、側平線）各自在哪一視圖顯示實長，以及在另一視圖平行於 XY 線的特性。容易混淆的是「平行」與「垂直」投影面的投影差異，務必熟記：平行投影面→該視圖顯實長；垂直投影面→該視圖縮成一點。"
