Q36.

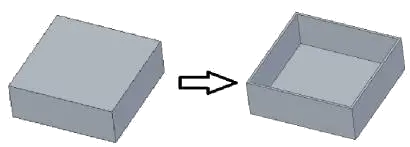

下圖3D 軟體特徵為
金屬成形 · 乙級 · 識圖與製圖 · Q36
難易度分析
2 / 5
本題考查3D建模基礎特徵的定義辨識，選項間的幾何生成原理截然不同，只需掌握基本概念即可區分，不具備複雜的陷阱或複合推理過程。
正確答案：②薄殼
② 薄殼:薄殼 (Shell) 特徵是將實體零件的內部材料移除，保留指定厚度的外殼，並可選擇性地移除一個或多個面形成開口。此功能在鈑金成形與壓鑄件設計中廣泛應用，用於減輕重量並維持結構強度。
錯誤選項解析
- ① 旋轉:旋轉 (Revolve) 是將2D草圖繞指定軸線旋轉360°或特定角度來生成3D實體的特徵，適用於軸對稱零件如圓柱、圓錐等造型，與薄殼操作的原理完全不同。
- ③ 掃掠:掃掠 (Sweep) 是沿著一條或多條引導路徑掃描2D截面來建立3D實體的特徵，常用於管路、彈簧等沿曲線延伸的幾何造型，並非用於建立薄壁結構。
- ④ 舉昇:舉昇 (Loft) 是透過多個不同形狀的2D截面之間進行平滑過渡來生成3D實體的特徵，適用於變截面零件如漸縮管、機翼等，與薄殼操作的定義無關。
Learning Tip
"在3D CAD軟體中，薄殼、旋轉、掃掠、舉昇均為基礎特徵建模指令，但各自適用情境不同。常考陷阱在於混淆「薄殼」與「抽殼」的譯名差異，以及將「旋轉薄壁」誤認為薄殼特徵。實務上，薄殼操作需注意均勻壁厚的設計原則，避免成形時產生應力集中或材料流動不均的問題。"
學員答題分佈
①旋轉0%
②薄殼0%
③掃掠0%
④舉昇0%
