Q26.

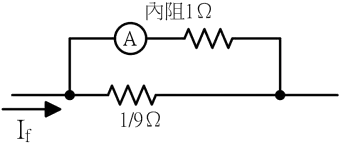

如下圖所示，電流表內阻為1Ω，其滿刻度電流為10 毫安，當並聯1/9Ω的分流器時，可量測的線路電流最大值為多少毫安？
室內配線─屋內線路裝修 · 丙級 · 電工儀表裝置及使用 · Q26
難易度分析
3 / 5
此題要求理解分流原理並進行簡單的電壓與電流換算，若熟悉相關概念可直接計算，但若忽略表頭電流會易犯錯，屬於一般程度的考題。
正確答案：④100
④ 100:100毫安為正確答案。電流表滿刻度電壓為 10mA × 1Ω = 10mV，分流器電流為 10mV ÷ (1/9)Ω = 90mA，故總線路電流為表頭電流 10mA 加分流器電流 90mA，合計 100毫安。
錯誤選項解析
- ① 400:400毫安為錯誤答案。若分流器為1/39Ω時才可量測400毫安，本題分流器為1/9Ω，計算結果不符。
- ② 300:300毫安為錯誤答案。若分流器約為1/29Ω時才可量測300毫安，與本題給定之1/9Ω分流器條件不符。
- ③ 200:200毫安為錯誤答案。若分流器為1/19Ω時才可量測200毫安，本題分流器阻值較大，故總電流較小。
Learning Tip
"此類題型核心考點為分流器原理與並聯電路電流分配。解題關鍵：先求出表頭滿刻度時的端電壓（Im × Rm），再利用該電壓除以分流器電阻求得流經分流器的電流，最後將兩者相加即為可量測之最大線路電流。常見陷阱是忘記加上表頭本身的滿刻度電流，或誤將分流器電阻與表頭內阻直接相加而非並聯計算。"
