Q11.

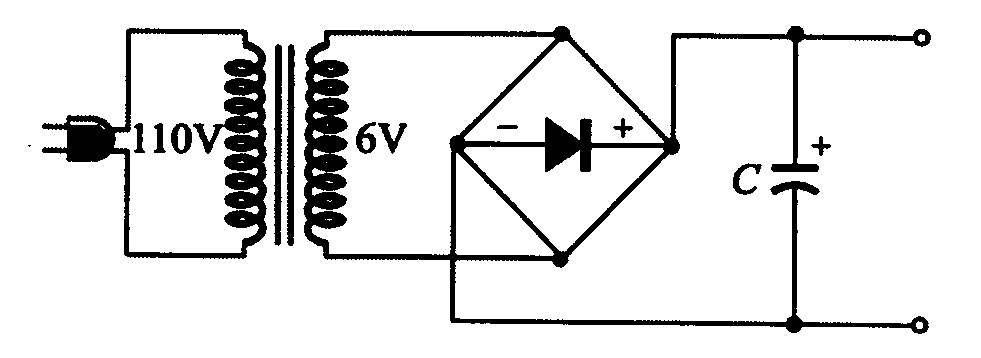

下圖所用之電解電容器C 其耐壓最小要多少伏特以上？
工業電子 · 丙級 · 電子學 · Q11
難易度分析
3 / 5
本題需要運用交流電源的有效值與轉換後的峰值概念，並考量整流元件的特性來決定電路元件的規格。作答時必須區分交流電壓與實際耐壓之間的換算關係，同時注意題目對於「最小」安全規格的嚴格要求，若僅憑直覺取交流電壓數值或過度保守選擇高耐壓皆無法正確對應標準答案。
正確答案：②10V
② 10V:次級側 6V AC 經橋式整流後，峰值電壓約為 6 × √2 ≈ 8.5V，扣除二極體壓降後約 7.1V，故選用 10V 耐壓為最小安全規格。
錯誤選項解析
- ① 6V:6V 僅為變壓器次級側的 AC 有效值電壓，未考慮橋式整流後的峰值電壓（約 1.414 倍），耐壓不足會導致電容器擊穿損壞。
- ③ 16V:16V 雖可安全使用，但題目問的是「最小」耐壓要求，16V 超過實際所需的最小規格，非最佳答案。
- ④ 25V:25V 耐壓過高，雖不會造成電路故障，但不符合題目「最小」耐壓的要求，且成本較高、體積較大。
Learning Tip
"本題考 橋式整流電路 中濾波電容器的 耐壓選型原則。關鍵在於理解 AC 有效值 與 峰值電壓 的換算關係（Vp = Vrms × √2），並需考量二極體的順向壓降。實務上建議保留 20%~50% 安全裕度，故 10V 為最接近且安全的選擇。常考陷阱是直接以 AC 電壓值作為耐壓依據而忽略峰值效應。"
