Q146.

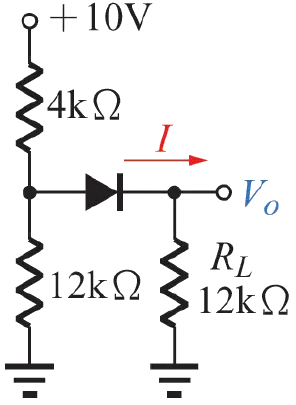

如圖所示電路，二極體為理想特性，電流I 為
工業電子 · 丙級 · 電子學 · Q146
難易度分析
2 / 5
本題著重於二極體基本偏壓狀態的判斷與等效電路的轉換。考生必須正確解讀電路圖中的元件配置與極性，並運用基礎電學定律來推導電流數值。題目設定單一選擇，需嚴謹考量各元件之間的連接關係，以避免因觀念混淆而落入計算盲點。
正確答案：④0.5mA
④ 0.5mA :對於 理想二極體，順向偏壓時視為 短路（壓降為 0V）。根據電路圖，利用 歐姆定律 (I = V/R) 計算可得電流為 0.5mA。
:對於 理想二極體，順向偏壓時視為 短路（壓降為 0V）。根據電路圖，利用 歐姆定律 (I = V/R) 計算可得電流為 0.5mA。錯誤選項解析
- ① 0mA:若電流為 0mA，表示二極體處於 逆向偏壓 或電路開路狀態，但此電路中二極體為 順向偏壓 且電源存在，故應有電流流過。
- ② 1mA:1mA 的計算通常忽略了電路中的某個電阻分壓或誤用了 歐姆定律 的電壓值，未正確考慮二極體的導通條件與總電阻。
- ③ 0.625mA:0.625mA 可能來自於錯誤的電阻串並聯計算或誤將電源電壓除以錯誤的等效電阻值，未正確應用 克希荷夫電壓定律 (KVL)。
Learning Tip
"此類題型常考 理想二極體 與 實際二極體（矽 0.7V、鍺 0.3V） 的計算差異。解題關鍵在於先判斷二極體的 偏壓狀態（順向導通或逆向截止），再將理想二極體等效為短路或開路，最後應用 克希荷夫定律 與 歐姆定律 求解。實務上需注意電路圖中的電阻配置與電源極性。"
學員答題分佈
①0mA0%
②1mA0%
③0.625mA0%
④0%
