Q22.
下列何者具有反及閘（NAND）功能？
工業電子 · 丙級 · 數位系統 · Q22
難易度分析
3 / 5
考查數位邏輯閘的電路圖識別與電晶체拓撲結構的分析。選項中包含多種相似的邏輯閘電路，需仔細辨別電晶體的串並聯配置與邏輯運算特性，容易與其他基本邏輯閘混淆。
正確答案：①

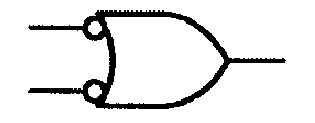

① :此電路為標準的 NAND 閘 實現架構，採用 多射極電晶體 或 CMOS 串接 NMOS/並聯 PMOS 的拓撲，當所有輸入皆為高電位時輸出才為低電位，符合 反及閘 的布林代數運算特性。
:此電路為標準的 NAND 閘 實現架構，採用 多射極電晶體 或 CMOS 串接 NMOS/並聯 PMOS 的拓撲，當所有輸入皆為高電位時輸出才為低電位，符合 反及閘 的布林代數運算特性。錯誤選項解析
- ②

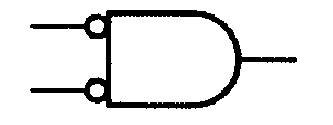

:此電路實作的是 NOR 閘（反或閘） 功能，其電晶體配置為 並聯 NMOS/串聯 PMOS 結構，任一輸入為高電位時輸出即為低電位，與 NAND 閘的邏輯運算不同。 - ③

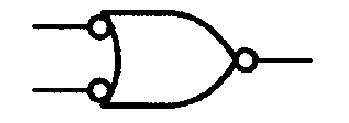

:此電路為 AND 閘（及閘） 的實現，通常由 NAND 閘後接 反相器（NOT） 構成，輸出與 NAND 閘恰好相反，當所有輸入為高時輸出才為高。 - ④

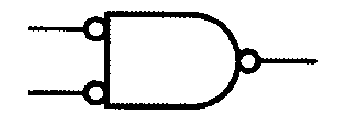

:此電路實作的是 OR 閘（或閘） 功能，其邏輯特性為任一輸入為高電位時輸出即為高電位，與 NAND 閘的 全高才低 運算規則完全不同。
Learning Tip
"數位邏輯閘 的電路辨識為工業電子檢定常考題型。重點在於分辨 TTL 與 CMOS 架構中電晶體的 串並聯配置：NAND 閘的 NMOS 為串聯、PMOS 為並聯；NOR 閘則相反。實務上需注意 De Morgan 定理 可將 NAND 閘轉換為等效的 OR 閘加反相器，此為邏輯電路簡化與設計的關鍵觀念。"
