Q5.

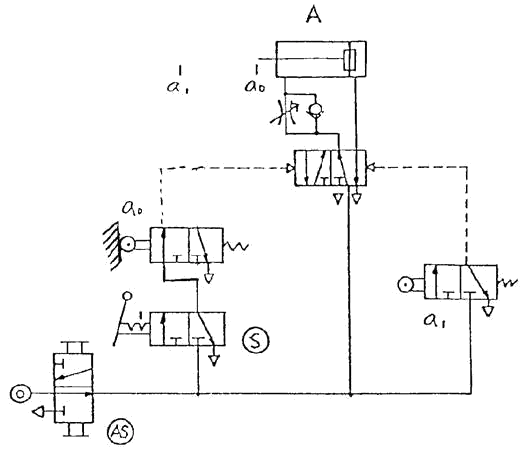

參閱下圖，操作啟動開關S 後，下列各種敘述何者正確？
氣壓 · 丙級 · 識圖 · Q5
難易度分析
3 / 5
此題要求分析不同觸發訊號對氣壓迴路運作模式的影響，需區分脈衝訊號與持續訊號在自動往復控制邏輯中的差異，涉及對方向控制閥記憶功能與行程回饋機制的綜合理解。
正確答案：④並“鎖”在通的閥位，則氣壓缸A 連續作往復運動
④ 並“鎖”在通的閥位，則氣壓缸A 連續作往復運動:當開關S鎖在「通」的閥位時，方向控制閥持續致動，搭配兩端的行程檢測元件（如滾輪式行程閥）形成自動往復迴路，氣壓缸A會連續作往復運動。此為典型的氣壓缸自動往復控制迴路設計。
錯誤選項解析
- ① 立即切換至原來位置(使產生脈衝訊號)則氣壓缸A 不會運動:當啟動開關S產生脈衝訊號後，即使立即切換回原來位置，方向控制閥仍會因訊號觸發而切換閥位，氣壓缸A會開始運動，並非不會運動。
- ② 立即切換至原來位置(使產生脈衝訊號)則氣壓缸A 伸出後停留在前端位置:脈衝訊號僅使方向控制閥瞬間切換，氣壓缸A會伸出，但此電路設計為往復迴路，不會停留在前端位置，而是會繼續完成退回動作。
- ③ 並鎖在“通”的閥位，則氣壓缸A 伸出至端點再退回到原來位置後停止:若將開關鎖在「通」的閥位，方向控制閥會持續保持切換狀態，配合行程閥或極限開關的反馈訊號，氣壓缸A會持續往復運動，而非僅作一次循環即停止。
Learning Tip
"此類題型常考脈衝訊號與保持訊號對氣壓迴路動作差異的影響。關鍵在於理解方向控制閥的記憶功能與行程閥反馈機制：脈衝訊號僅瞬間觸發閥位切換，而鎖定訊號則使迴路持續運作。自動往復迴路需依靠兩端極點的行車閥產生交替訊號，實務上需注意節流閥的調整以控制氣壓缸速度，避免衝擊損壞。"
學員答題分佈
①立即切換至原來位置(使產生脈衝訊號)則氣壓缸A 不會運動0%
②立即切換至原來位置(使產生脈衝訊號)則氣壓缸A 伸出後停留在前端位置0%
③並鎖在“通”的閥位，則氣壓缸A 伸出至端點再退回到原來位置後停止0%
④並“鎖”在通的閥位，則氣壓缸A 連續作往復運動0%
