Q28.

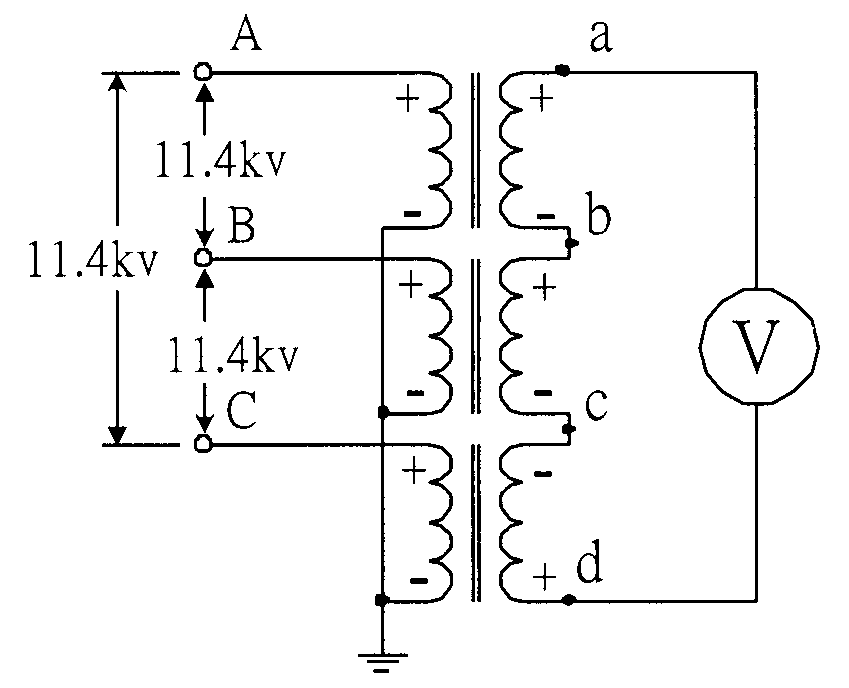

三具單相6.6kV/220V 變壓器，作如下圖所示之連接，並接於三相11.4kV 平衡電源，其中第三具極性為加極性，電壓Vad 之值為多少V？
室內配線─屋內線路裝修 · 甲級 · 變壓器工程裝修 · Q28
難易度分析
3 / 5
本題為單一選擇題型，主要測驗電機專業中極性條件與電壓合成關係之邏輯推演能力。題目結構依賴圖示輔助空間想像，但核心變數已於文字中直接提供，屬標準型觀念應用題。選項配置採用單一繞組標準數值作為干擾項，旨在檢驗受測者對特定接線條件下數值變化之辨識能力。整體僅需針對單一原理進行直接推論，不涉及多概念交叉或複雜運算，故歸於此難度級別。
正確答案：④440
④ 440:440V 為正確答案。當三具單相變壓器接於三相電源且第三具為加極性時，其二次側電壓會產生向量疊加效應，Vad = 220V + 220V = 440V。
錯誤選項解析
- ① 0:0V 表示無電位差，但在三相變壓器組中若存在極性差異，必然會產生電壓，不可能為零。
- ②
:此選項為圖示答案，但根據電路原理，當第三具變壓器為加極性連接時，會導致二次側電壓向量相加而非相減，故圖示數值並非正確解。 - ③ 220:220V 為單具變壓器之二次側額定電壓，但本题因第三具變壓器採加極性接法，使兩相電壓疊加，故非單一繞組電壓。
Learning Tip
"此題核心考點為變壓器極性對電壓疊加之影響。在三相變壓器組中，若其中一具變壓器極性相反（加極性），會導致二次側電壓向量相加而非正常相減，產生兩倍額定電壓（440V）。實務上若極性接錯，可能導致設備過電壓損壞，施工前務必以極性試驗確認接線正確性。"
學員答題分佈
①00%
②0%
0%③2200%
④4400%
