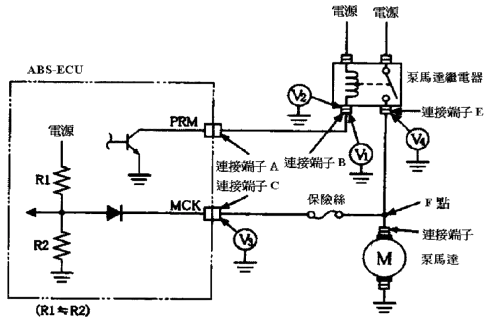

ABS 警告燈亮起時，檢查其故障碼如下表，於泵馬達繼電器輸出ON 條件下，如圖所示進行回路有關檢測V 1、V 2、V3 及V 4 電壓，且無重複故障情況下，有關檢測電壓結果之敘述，下列何者正確？

錯誤選項解析

• ① 當V 1 電壓測定為有電壓，取下端子A 時V 1 有電壓，表示端子A 與端子B 間配線斷路，ECU 正常:當 V1 有電壓且取下端子 A 後 V1 仍有電壓，表示 ECU 端至端子 A 間配線正常，但無法直接判定端子 A 與 B 間是否斷路；此敘述邏輯推論不完整，應進一步確認 ECU 輸出端 是否正常供電。
• ② 當V2 電壓測定為沒有電壓，取下端子B 時V 2 有電壓，表示ECU 異常:當 V2 無電壓，取下端子 B 後 V2 恢復有電壓，表示 端子 B 至負載端存在短路或搭鐵，而非 ECU 異常；此為典型的 負載側短路 現象，ECU 本身可能正常。
• ④ 當泵馬達繼電器作動沒有異常時，V4 電壓測定為有電壓，表示F 點與端子D 間配線斷路:當 泵馬達繼電器作動正常 且 V4 有電壓，表示電源已送至測量點，若負載不動作應為 F 點至馬達端或搭鐵回路斷路，而非僅限 F 點與端子 D 間斷路；此敘述故障範圍判定過於狹隘。
