Q147.

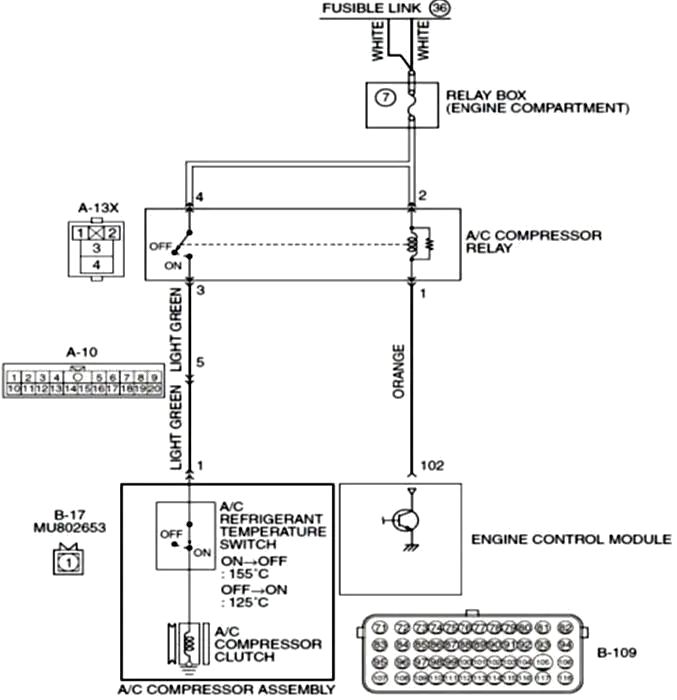

如圖所示，下列敘述何者正確？
汽車修護 · 甲級 · 汽車電系 · Q147
難易度分析
4 / 5
本題屬複選題型，須對各項敘述獨立驗證，提升整體判別門檻。題目結合技術圖面識別與精確數值區辨，並運用近似參數替換與絕對化邏輯歸因作為干擾設計。此結構要求考生具備技術圖文轉換能力、精準參數記憶力及系統邏輯分析力，方能於多條件下穩定排除隱性陷阱，故定於此難度級別。
正確答案 (複選)：②, ④
- ② 為保護冷氣系統，A/C 冷媒溫度開關於155℃以上時斷路:A/C 冷媒溫度開關（Refrigerant Temperature Switch）為保護冷氣系統的安全保護裝置，當冷媒溫度異常升高至 155℃ 以上時會自動斷路，切斷壓縮機電磁離合器電源以防止壓縮機過熱損壞。
- ④ A/C 冷媒溫度開關係安裝在A/C 壓縮機總成:A/C 冷媒溫度開關的安裝位置位於 A/C 壓縮機總成上，直接感測壓縮機內部冷媒溫度，以便在溫度異常時即時切斷電磁離合器電路，屬於直接感測式保護設計。
錯誤選項解析
- ① A/C 壓縮機作動時，當A/C 冷媒溫度達125℃時，則A/C 壓縮機停止作動:A/C 冷媒溫度開關的斷路保護溫度設定值為 155℃ 而非 125℃，此選項數值錯誤。當冷媒溫度達到斷路設定值時，開關會切斷壓縮機離合器電路以保護系統。
- ③ A/C 壓縮機不作動時，則表示A/C 冷媒溫度開關故障:A/C 壓縮機不作動的原因眾多，包含冷媒壓力異常、溫控開關作用、離合器故障、線路斷路等，不能僅憑壓縮機不作動即判定為冷媒溫度開關故障，需使用三用電表量測開關導通性方可確認。
Learning Tip
"本題考點為 A/C 冷媒溫度開關 的動作溫度設定值（155℃ 斷路）與安裝位置（壓縮機總成）。常見陷阱為混淆 125℃ 與 155℃ 的數值，或誤將壓縮機不作動的原因單一歸因於溫度開關故障。實務檢修時應先確認冷媒壓力、溫控訊號及離合器電路後，再針對溫度開關進行導通性測試。"
學員答題分佈
①A/C 壓縮機作動時，當A/C 冷媒溫度達125℃時，則A/C 壓縮機停止作動0%
②為保護冷氣系統，A/C 冷媒溫度開關於155℃以上時斷路0%
③A/C 壓縮機不作動時，則表示A/C 冷媒溫度開關故障0%
④A/C 冷媒溫度開關係安裝在A/C 壓縮機總成0%
