Q11.

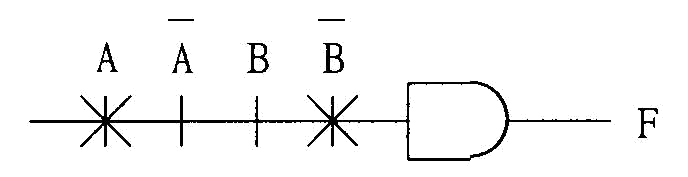

如下圖電路所示之PAL 電路，其F 等於以下何者？
儀表電子 · 甲級 · 數位系統 · Q11
難易度分析
2 / 5
單選題，考查 PAL 內部熔絲連線與 AND 閘輸入的基本關係，無複雜推理或計算，屬於基礎概念判斷。
正確答案：①
① :PAL 可程式化陣列邏輯電路中，輸入線 A 與 B̄ 處有熔絲連接（×標記），經 AND 閘運算後輸出 F = AB̄，符合圖示電路連接關係。
:PAL 可程式化陣列邏輯電路中，輸入線 A 與 B̄ 處有熔絲連接（×標記），經 AND 閘運算後輸出 F = AB̄，符合圖示電路連接關係。錯誤選項解析
- ②
:F = AĀ 表示 A 與其反相 AND 運算，根據布林代數互補律結果恆為 0，且圖中 Ā 並無熔絲連接至 AND 閘。 - ③
:F = ĀB 需要 Ā 與 B 連接至 AND 閘，但圖中 Ā 與 B 均無熔絲連接，實際連接的是 A 與 B̄。 - ④
:F = BB̄ 表示 B 與其反相 AND 運算，根據布林代數互補律結果恆為 0，且圖中 B 並無熔絲連接至 AND 閘。
Learning Tip
"PAL 電路解題關鍵在於辨識熔絲連接點（×）：有 × 表示該輸入信號被選通進入 AND 閘，無 × 則不連接。常考陷阱為混淆熔絲連接與斷開的意義，以及誤判互補變數 AND 運算恆為 0（如 AĀ = 0、BB̄ = 0）的選項。實務上 PAL 的 AND 陣列可程式化、OR 陣列固定，需仔細對照圖中每個輸入線的連接狀態。"
