Q52.

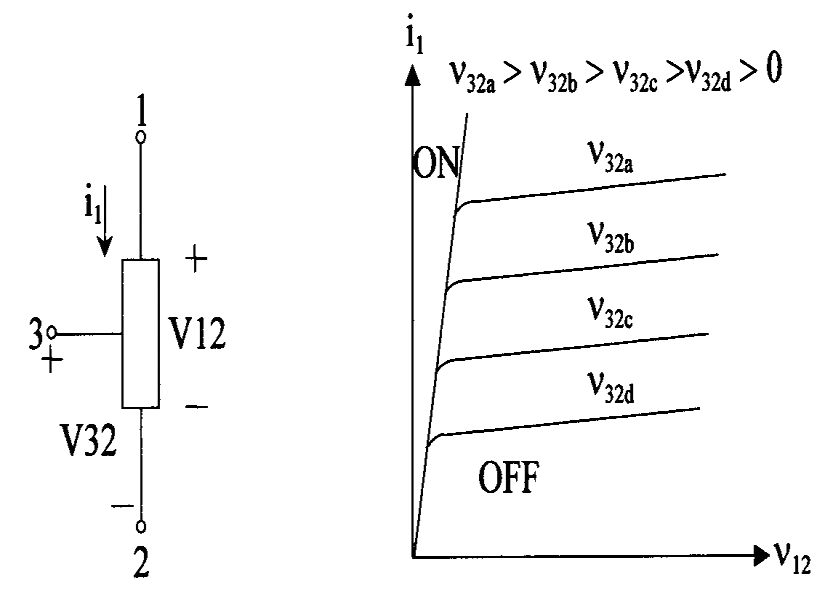

下圖所示可控制功率開關之電流-電壓特性曲線(I-V curve)，以下功率元件何者具有此特性？
電力電子 · 甲級 · 電力電子系統與應用 · Q52
難易度分析
3 / 5
題目測試考生對功率開關元件 I‑V 特性分類的概念辨識與常見混淆陷阱的判斷，需掌握電壓控制與電流控制之區別，以及 MOSFET 的極性差異。選項中 GTO、SCR 為電流控制閘流體，P‑channel MOSFET 雖屬 MOSFET，但極性相反，都是典型錯誤選項，故難度定位於中等。
正確答案：③N-channel MOSFET
③ N-channel MOSFET:N-channel MOSFET 為電壓控制型功率開關，其 I-V 特性曲線具有歐姆區（線性區）與飽和區（恆流區）之明確分界，且閘源電壓 VGS 控制汲極電流 ID，符合圖中所示之輸出特性曲線。
錯誤選項解析
- ① SCR:SCR（矽控整流器）為雙向閘流體元件，其 I-V 特性具有正向崩潰電壓與負阻特性，且導通後需電流降至保持電流以下才能關斷，與圖中所示之電壓控制型特性不符。
- ② GTO:GTO（閘極關斷閘流體）同樣屬於閘流體家族，具有電流驅動與閘極負脈衝關斷特性，其 I-V 曲線呈現類似 SCR 的雙穩態行為，非圖中所示之電壓控制型線性特性。
- ④ P-channel MOSFET:P-channel MOSFET 雖同為 MOSFET 結構，但其載子為電洞，電流方向與電壓極性與 N-channel 相反，I-V 曲線位於第三象限，與圖中所示之第一象限特性不符。
Learning Tip
"本題核心考點為功率開關元件的 I-V 特性辨識。MOSFET 屬於電壓控制型元件，具有歐姆區與飽和區之明確分界；而 SCR 與 GTO 屬於電流控制型閘流體，具有負阻特性與閂鎖效應。實務上需注意 N-channel 與 P-channel MOSFET 的電流方向與導通電壓極性完全相反，此為常見混淆陷阱。"
