Q25.

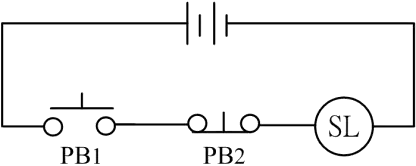

如下圖所示，為按鈕開關控制指示燈電路，操作兩個按鈕開關則指示燈的結果為
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q25
難易度分析
3 / 5
需判斷不同型態接點在操作前後的導通狀態，並分析串聯電路在多種組合下的邏輯結果。
正確答案：④PB1 押下、PB2 押下，指示燈熄
④ PB1 押下、PB2 押下，指示燈熄:當 PB1 押下、PB2 押下 時，若電路設計為 PB1（a接點）與 PB2（b接點）串聯，PB2 押下後其常閉接點斷開，導致整個迴路斷路，指示燈熄滅，此為正確答案。此為典型的互鎖控制或優先停止電路設計。
錯誤選項解析
- ① PB1 放開、PB2 放開，指示燈亮:當 PB1 放開、PB2 放開 時，若電路為常閉接點串聯設計，此時迴路導通，指示燈應為亮起狀態，但此描述需視實際接線型態（a接點或b接點）而定，本題圖示電路在此狀態下指示燈為亮，故敘述本身正確但不符合題目所問之操作結果判斷。
- ② PB1 押下、PB2 放開，指示燈熄:當 PB1 押下、PB2 放開 時，若 PB1 為常開接點（a接點），押下後導通，但 PB2 若為常閉接點（b接點）串聯於迴路中，放開時仍維持導通，指示燈應為亮起而非熄滅，故此選項錯誤。
- ③ PB1 放開、PB2 押下，指示燈亮:當 PB1 放開、PB2 押下 時，若 PB1 為常開接點且處於放開狀態，則迴路在 PB1 處已斷開，即使 PB2 押下導通，指示燈仍為熄滅狀態，故此選項描述指示燈亮為錯誤。
Learning Tip
"本題考點為按鈕開關接點型態（a接點/常開 vs b接點/常閉）與串聯迴路的動作邏輯。實務上需特別注意：押下按鈕時，a接點閉合導通、b接點斷開不導通，兩者動作相反。常見陷阱為混淆接點型態與按鈕狀態的關係，解題時應先判斷各按鈕使用的是何種接點，再依串聯（AND邏輯）或並聯（OR邏輯）規則分析迴路導通與否。"
