Q30.

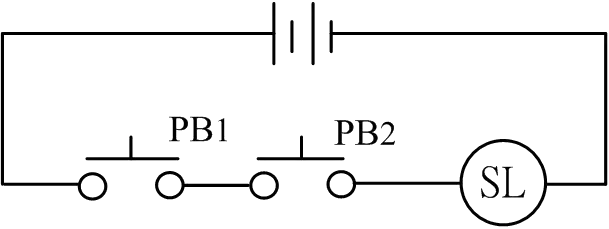

如下圖所示，為按鈕開關控制指示燈電路，兩個按鈕開關PB1、PB2 控制指示燈SL 亮熄，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q30
難易度分析
2 / 5
本題要求分析多個開關狀態組合與輸出結果之間的邏輯對應關係，屬於基礎電路分析，需正確判斷元件連接方式即可求解。
正確答案：①PB1 放開、PB2 放開時，SL 熄
① PB1 放開、PB2 放開時，SL 熄:PB1 與 PB2 均為放開（斷路）狀態，由於兩按鈕開關採串聯接法，任一開關斷開即造成迴路不通，電流無法流通，指示燈 SL 熄滅，此為正確描述。
錯誤選項解析
- ② PB1 放開、PB2 押下時，SL 亮:PB1 放開（斷路）、PB2 押下（通路）時，因串聯電路中 PB1 處於斷開狀態，整個迴路仍為開路，電流無法流通，指示燈 SL 應為熄滅而非亮起。
- ③ PB1 押下、PB2 放開時，SL 亮:PB1 押下（通路）、PB2 放開（斷路）時，因串聯電路中 PB2 處於斷開狀態，整個迴路仍為開路，電流無法流通，指示燈 SL 應為熄滅而非亮起。
- ④ PB1 押下、PB2 押下時，SL 熄:PB1 與 PB2 均押下（均為通路）時，串聯迴路完全導通，電流可順利流通至指示燈 SL，此時指示燈 SL 應為亮起而非熄滅。
Learning Tip
"本題核心考點為串聯電路之導通條件。在串聯電路中，所有開關必須同時閉合（押下）才能使迴路導通，任一開關斷開即造成開路使電流中斷。此為 PLC 控制迴路中AND 邏輯的硬體實現基礎，實務上常作為安全互鎖或雙重確認機制使用，考生須注意勿與並聯電路（OR 邏輯）混淆。"
