Q27.

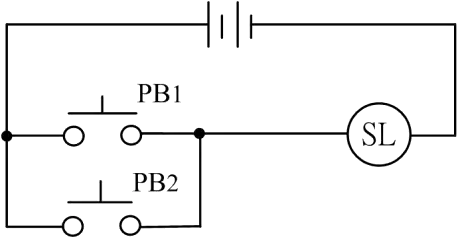

如下圖所示，為按鈕開關控制指示燈電路，兩個按鈕開關PB1、PB2 控制指示燈SL，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則
工業配線 · 乙級 · 可程式控制器（PLC）之應用 · Q27
難易度分析
3 / 5
需要對多組開關狀態的組合進行邏輯分析，並判定其對電路導通結果的影響。
正確答案：④PB1 押下、PB2 押下時，SL亮
④ PB1 押下、PB2 押下時，SL亮:當 PB1 押下、PB2 押下 時，PB1 的 a 接點閉合且 PB2 的 a 接點也閉合，形成完整通路使電流流經 SL 指示燈，因此 SL 亮起。此為正確的 按鈕開關控制邏輯。
錯誤選項解析
- ① PB1 放開、PB2 放開時，SL 亮:當 PB1 放開、PB2 放開 時，電路中無閉合路徑，SL 應為熄滅狀態而非亮起。此選項誤判了按鈕開關未動作時的預設狀態。
- ② PB1 放開、PB2 押下時，SL 熄:當 PB1 放開、PB2 押下 時，PB2 的 a 接點（常開接點）閉合 形成通路，SL 應為亮起狀態而非熄滅。此選項混淆了接點動作邏輯。
- ③ PB1 押下、PB2 放開時，SL 熄:當 PB1 押下、PB2 放開 時，PB1 的 b 接點（常閉接點）斷開，但 PB2 放開時其 b 接點仍閉合，電路是否導通需視具體接線配置。此選項未正確理解 串聯/並聯接點 的邏輯關係。
Learning Tip
"本題核心考點為 按鈕開關的 a 接點（常開）與 b 接點（常閉）動作原理。押下按鈕時，a 接點閉合、b 接點斷開；放開時則恢復原狀。解題關鍵在於正確判斷 串聯電路中各接點狀態 是否形成完整通路。實務上需特別注意 自保持電路 與 互鎖電路 的接線差異，避免混淆常開與常閉接點的控制邏輯。"
學員答題分佈
①PB1 放開、PB2 放開時，SL 亮0%
②PB1 放開、PB2 押下時，SL 熄0%
③PB1 押下、PB2 放開時，SL 熄0%
④PB1 押下、PB2 押下時，SL亮0%
