Q19.

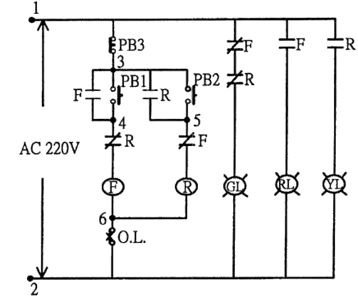

如下圖所示，測試點1～2 有220V 電壓，GL 亮，但按PB1 時F 不動作其可能原因為
工業配線 · 乙級 · 檢查及故障排除檢修 · Q19
難易度分析
3 / 5
此題需要透過電路中元件的運作狀態（如指示燈是否亮起）來反推斷路點的位置，考驗對控制迴路邏輯路徑的分析與推理能力。
正確答案：①4,6 點間有斷路
① 4,6 點間有斷路:4,6 點間斷路會導致 F 電磁接觸器線圈無法形成完整迴路，因此按壓 PB1 時 F 不動作；而 GL 指示燈位於斷路點之前，故仍能正常點亮，符合題目描述的故障現象。
錯誤選項解析
- ② 3,4 點間有斷路:若 3,4 點間斷路，則 GL 指示燈的迴路也會被切斷，GL 將無法點亮，與題目所述「GL 亮」的條件矛盾，故此選項不成立。
- ③ 3,5 點間有斷路:若 3,5 點間斷路，同樣會切斷 GL 指示燈的供電路徑，導致 GL 無法亮起，與題目條件不符，故此選項錯誤。
- ④ 3,5,6 點間有斷路:若 3,5,6 點間斷路，則 GL 指示燈與 F 接觸器的迴路均會被切斷，GL 不會亮，與題目所述「GL 亮」矛盾，故此選項不正確。
Learning Tip
"此類 控制迴路故障排除 題型的核心在於利用「指示燈狀態」判斷斷路位置。若 GL 能亮，代表電源已通過 GL 所在路徑，斷路點必在 GL 之後、負載線圈之前。解題關鍵：先確認正常迴路的電流路徑，再依「哪些元件有動作、哪些沒有」來縮小斷路範圍，避免將斷路點誤判在指示燈迴路之前。"
學員答題分佈
①4,6 點間有斷路0%
②3,4 點間有斷路0%
③3,5 點間有斷路0%
④3,5,6 點間有斷路0%
