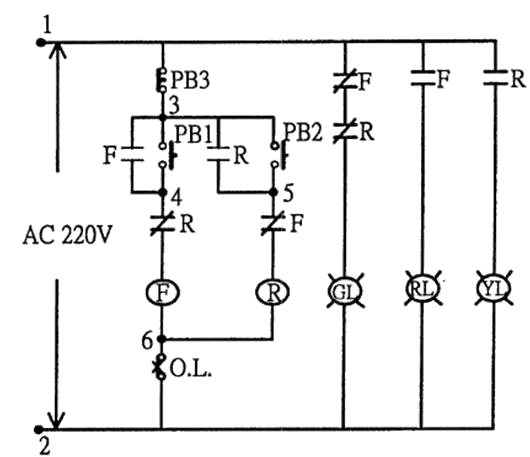

如下圖所示當F 動作後測試端子應有220V 者為

工業配線 · 乙級 · 檢查及故障排除檢修 · Q68

4-6

2-6

3-4

1-4

3 / 5

此題要求考生能夠解讀控制電路圖，並分析控制元件動作後對迴路電壓狀態的影響，需具備圖形化電路分析能力。

① 4-6:當 F（電磁接觸器或繼電器）動作後，其主接點或輔助接點閉合，使 4-6 測試端子間形成完整迴路，因此可量測到 220V 控制電壓，符合工業配線控制迴路之標準測試點。

② 2-6:2-6 端子間通常位於 F 接點上游或未經切換之迴路段，F 動作後此兩點間並非形成完整供電路徑，故不會呈現 220V。正確應確認接點閉合後之負載側測試點。
③ 3-4:3-4 端子間多為控制迴路之信號線或輔助接點段，非主電壓測試位置，F 動作後此區間通常為等電位或低壓信號，不會量測到 220V。
④ 1-4:1-4 端子間通常為電源進線側或未經 F 接點切換之區段，即使 F 動作，此兩點間電壓狀態不受影響，故非正確測試點。應選擇接點閉合後之負載側端子。

"此類題型常考電磁接觸器/繼電器動作後之電壓測試點判斷。關鍵在於理解主接點閉合後電壓分佈：動作前為開路狀態，動作後負載側端子間才會出現完整電壓。實務檢修時，應先確認控制迴路圖之接點配置，再以三用電表 ACV 檔量測，避免誤判電源側與負載側之差異。"

①4-60%

②2-60%

③3-40%

④1-40%
