Q88.

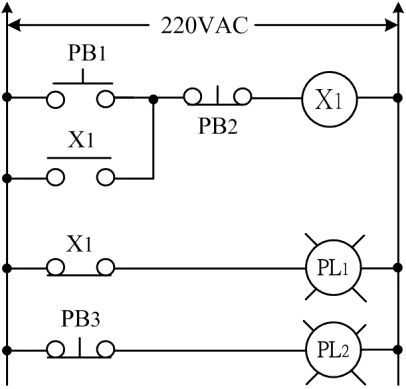

如下圖所示之電驛邏輯控制電路，以靜態方式（不通電）檢測電路時，下列哪些正確？
工業配線 · 乙級 · 檢查及故障排除檢修 · Q88
難易度分析
4 / 5
本題採複選形式，除了需要掌握元件故障的電阻特性外，還必須分析電路結構中並聯路徑對量測結果的干擾，區分單一元件故障與電路路徑影響的差異，因此提升了判斷難度。
正確答案 (複選)：①, ④
- ① 量得X1 線圈兩端點間之電阻為無限大，則該線圈斷線:靜態檢測時，電磁線圈正常應呈現特定阻抗值，若量測為無限大表示迴路開路，可確認該線圈斷線。
- ④ 量得X1 線圈兩端點之電阻為零，則該線圈內部短路:電磁線圈正常時具有固定阻抗，若量測電阻為零歐姆，表示匝間或層間發生內部短路故障。
錯誤選項解析
- ② 量得PL1 兩端點間之電阻為零，則PL1 內部短路:指示燈(PL)兩端電阻為零不一定代表內部短路，靜態檢測下可能因並聯路徑中存在閉合接點導致量測值為零，需拆開單獨量測才能確認故障。
- ③ 量得PL2 兩端點間之電阻為零，則PL2 內部短路:PL2兩端電阻為零同樣可能受電路中並聯元件影響，不能直接判定為內部短路，應隔離元件後單獨測試方為正確判斷方式。
Learning Tip
"靜態檢測（不通電）時，需特別注意電路中並聯路徑對量測結果的干擾。判斷元件故障前，應先確認是否有其他導通路徑影響量測讀值。線圈斷線呈現無限大電阻，線圈短路則呈現零或極低電阻，此為故障診斷的核心原則。實務上常考陷阱在於未隔離元件就直接量測，導致誤判。"
