Q224.

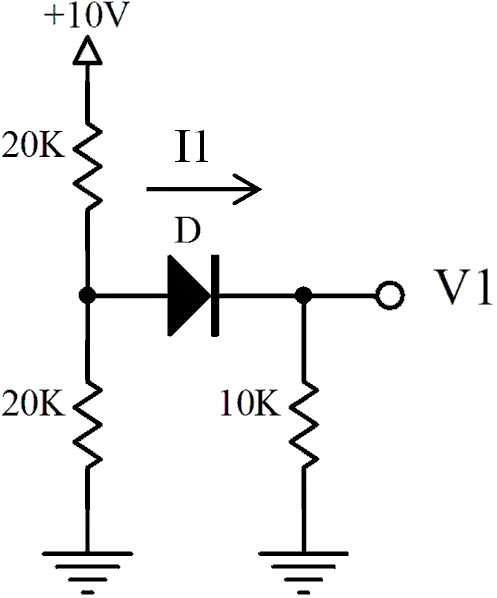

下圖電路所示，假設二極體並"不是"理想二極體，導通後具有0.7V 的固定壓降，下列敘述何者正確？
視聽電子 · 乙級 · 電子學 · Q224
難易度分析
4 / 5
此題為複選題型，需要同時判斷多個物理量。題目要求應用非理想二極體的模型進行電路分析，考生必須精確區分理想與實際二極體在電壓分配上的差異，並結合電路定律進行多步驟計算，具有一定的邏輯推理與計算精確度要求。
正確答案 (複選)：②, ④
- ② I1=0.215mA:I1=0.215mA 為正確答案。當二極體導通具有 0.7V 壓降時，迴路電壓需扣除此壓降後再依歐姆定律計算電流，故 I1 = (Vsupply - 0.7V) / R，得出 0.215mA。
- ④ V1=2.15V:V1=2.15V 為正確答案。在非理想二極體模型下，導通後節點電壓 V1 需扣除 0.7V 壓降，經克希荷夫電壓定律 (KVL) 分析後得出此正確節點電壓值。
錯誤選項解析
- ① I1=0.285mA:I1=0.285mA 為錯誤計算值。此數值可能誤將二極體視為理想二極體（壓降為0V）進行計算，未扣除導通時的 0.7V 固定壓降，導致電流值偏高。
- ③ V1=2.85V:V1=2.85V 為錯誤值。此數值可能未正確考量二極體壓降對分壓電路的影響，或誤用理想二極體模型計算節點電壓。
Learning Tip
"本題核心考點為非理想二極體模型的電路分析。常考陷阱在於混淆理想二極體（壓降=0V）與實際二極體（矽二極體壓降約 0.7V）的計算差異。解題關鍵：先判斷二極體是否導通，導通後務必從迴路電壓中扣除 0.7V 順向壓降，再應用歐姆定律與克希荷夫定律計算電流與節點電壓。實務上鍺二極體壓降約 0.3V，亦常作為考題混淆選項。"
學員答題分佈
①I1=0.285mA0%
②I1=0.215mA0%
③V1=2.85V0%
④V1=2.15V0%
