Q193.

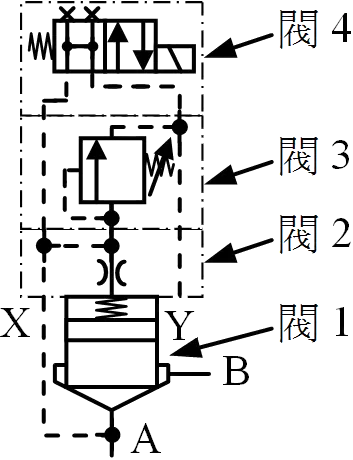

如下圖所示，若把Y 口連接於油箱、B 口連接於負載時，全部組合起來使用可以做為何種用途，下列敘述何者為真？
油壓 · 乙級 · 設計 · Q193
難易度分析
4 / 5
本題採複數選擇形式，要求考生精確區分不同類型的邏輯閥功能。由於需在多個選項中同時判定多個正確答案，且涉及對特定端口配置與多種控制功能之間對應關係的綜合分析，提升了答題難度。
正確答案 (複選)：①, ④
- ① 作為電磁控制順序邏輯閥:當 Y 口連接油箱 作為外部洩油口、B 口連接負載 時，此閥組可透過電磁閥控制先導壓力信號，實現依壓力大小觸發的順序動作控制，符合電磁控制順序邏輯閥的功能特性。
- ④ 作為壓力控制邏輯閥:此閥組配置中，Y 口外接油箱 提供獨立洩油路徑以消除背壓干擾，B 口感應負載壓力，整體結構可依據系統壓力變化進行壓力設定與控制，符合壓力控制邏輯閥 的運作原理。
錯誤選項解析
- ② 作為方向控制邏輯閥:方向控制邏輯閥 主要功能是切換流體通路方向以控制致動器運動方向，此配置的核心在於壓力信號的順序觸發，而非單純的流向切換，故不屬於方向控制用途。
- ③ 作為流量控制邏輯閥:流量控制邏輯閥 用於調節通過閥口的流量大小以控制速度，此 Y 口接油箱、B 口接負載的配置並未涉及節流或流量調節機制，故不屬於流量控制用途。
Learning Tip
"此題核心考點在於辨識 先導式壓力閥的端口配置與功能對應關係。Y 口 為外部洩油口（external drain），必須直接回油箱以避免彈簧室背壓影響設定精度；B 口 為壓力感應口，連接負載側可偵測工作壓力。常考陷阱為混淆「順序閥」與「溢流閥」——兩者結構相似，但順序閥用於控制多缸動作先後順序，而溢流閥用於系統安全限壓。實務上需特別注意 內部洩油 與 外部洩油 的選用時機。"
學員答題分佈
①作為電磁控制順序邏輯閥0%
②作為方向控制邏輯閥0%
③作為流量控制邏輯閥0%
④作為壓力控制邏輯閥0%
