Q62.

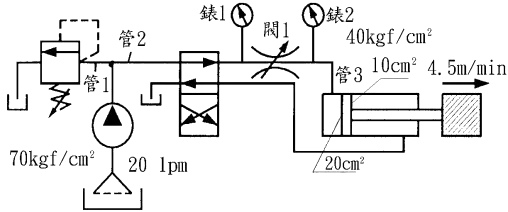

下圖中，若管路摩擦力不計，負載所須之工作壓力為40kgf/cm 2，管1 之流量值
油壓 · 乙級 · 運轉與調整 · Q62
難易度分析
4 / 5
本題涉及多步驟的數值計算，需將壓力、面積與速度等物理量進行綜合運用，並要求對單位換算有精確的掌握，具備一定的計算複雜度。
正確答案：②11
② 11:流量 11 lpm 為正確答案。依據 Q = A × v 公式，由工作壓力 40 kgf/cm² 與負載出力推算活塞有效面積，再乘以活塞運動速度即可得出此流量值。
錯誤選項解析
- ① 9:流量 9 lpm 的數值偏低，此計算可能誤用了活塞桿側有效面積或低估了缸徑尺寸，導致流量計算結果偏小。
- ③ 14:流量 14 lpm 的數值偏高，可能誤將無桿側全斷面積當作計算基準，或高估了活塞速度，造成流量被過度放大。
- ④ 20 lpm:流量 20 lpm 明顯過大，此數值可能完全忽略了壓力與出力的平衡關係，或誤用了泵的額定流量而非實際負載需求流量。
Learning Tip
"此類題型核心考點為 流量 Q = 面積 A × 速度 v 的計算關係。常見陷阱包括：混淆無桿側與有桿側的有效面積差異、誤將壓力直接等同流量、或忽略單位換算（cm²、m/min、lpm 之間的轉換）。實務上需先由 F = P × A 求出活塞面積，再配合速度計算所需流量。"
學員答題分佈
①90%
②110%
③140%
④20 lpm0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
