Q10.

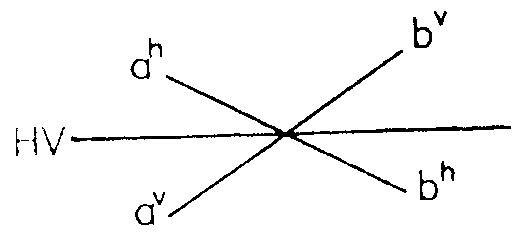

下圖中，線段CD 穿越象限為
電腦輔助機械設計製圖 · 乙級 · 視圖 · Q10
難易度分析
3 / 5
本題著重於空間幾何座標與正投影軌跡的對應關係，需在腦海中建構立體空間與平面視圖的轉換概念。作答時必須釐清各象限的編號順序與空間分佈，並逐一檢視線段端點延伸所涵蓋的範圍，選項中常見相似數字的排列組合干擾，若對各象限的邊界與穿越順序觀念不夠扎實，容易在判斷軌跡流向時產生混淆。
正確答案：①Ⅰ、Ⅳ、Ⅲ
① Ⅰ、Ⅳ、Ⅲ:線段 CD 穿越 第一象限(Ⅰ)、第四象限(Ⅳ)、第三象限(Ⅲ)，符合正投影法中直線穿越多象限的軌跡特性，其端點分別位於不同象限空間。
錯誤選項解析
- ② Ⅰ、Ⅲ、Ⅱ:此選項包含 第二象限(Ⅱ)，但線段 CD 的實際投影軌跡並未穿越第二象限空間，故為錯誤答案。
- ③ Ⅰ、Ⅱ、Ⅳ:此選項將 第二象限(Ⅱ) 取代了正確的 第三象限(Ⅲ)，象限順序與線段實際穿越路徑不符。
- ④ Ⅱ、Ⅲ、Ⅳ:此選項缺少 第一象限(Ⅰ)，而線段 CD 的起點或終點必經第一象限，因此此組合不完整。
Learning Tip
"象限投影 為製圖視圖的核心考點，需熟悉 第一角法 與 第三角法 中各象限的空間位置關係。常見陷阱為混淆象限編號順序（逆時針排列：Ⅰ→Ⅱ→Ⅲ→Ⅳ），解題時應依據線段端點的 投影位置 判斷穿越路徑。"
