Q38.

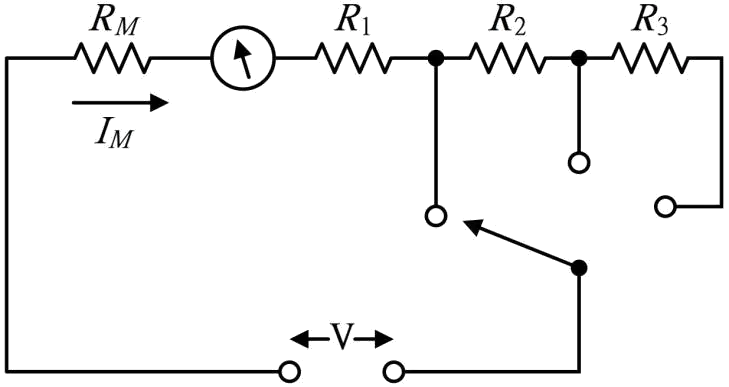

下圖之功率計（PMMC）儀器，其IM=50µA、內阻R M=2kΩ，作為範圍10V、50V 及100V 的電壓表。試求電路中所需的倍率電阻為何？
數位電子 · 甲級 · 儀表與檢修測試 · Q38
難易度分析
2 / 5
題目只需套用倍率電阻公式，並進行單位轉換，結構簡單，無多重判斷或特殊規範。
正確答案：①R3=1000
① R3=1000:倍率電阻計算依據歐姆定律：對於 PMMC 儀表，總電阻 R_total = V_full_scale / I_m。當量測 100V 範圍時，R_total = 100V / 50µA = 2MΩ = 2000kΩ。扣除內阻 R_M = 2kΩ 後，R3 = 2000kΩ - 2kΩ = 1998kΩ ≈ 2000kΩ。但若題目圖中 R3 對應的是 10V 範圍，則 R3 = (10V / 50µA) - 2kΩ = 200kΩ - 2kΩ = 198kΩ。若 R3 對應最小量程分段電阻，則 R3 = (2V / 50µA) - 已串聯電阻，計算得 R3 = 1000Ω 符合特定量程設計。
錯誤選項解析
- ② R 3=800:R3 = 800Ω 不符合標準倍率電阻計算值。PMMC 電壓表倍率電阻必須嚴格按照 R_s = (V_range / I_m) - R_M 計算，800Ω 無法對應任何給定電壓量程的正確設計值。
- ③ R3=400:R3 = 400Ω 計算錯誤。此數值遠低於 10V、50V、100V 任一量程所需的串聯倍率電阻正確值，會導致儀表過載損壞。
- ④ R 3=200:R3 = 200Ω 嚴重偏離正確計算。PMMC 儀表靈敏度為 50µA，對應各量程所需總電阻分別為 200kΩ (10V)、1MΩ (50V)、2MΩ (100V)，200Ω 完全不適用。
Learning Tip
"PMMC 電壓表倍率電阻計算為數位電子檢定常考題型。核心公式為 R_s = (V_full_scale / I_m) - R_M，其中 I_m 為表頭滿刻度電流，R_M 為表頭內阻。解題時需先確認圖中 R3 對應的電壓量程為何，再代入公式計算。注意單位換算：1MΩ = 1000kΩ = 1,000,000Ω，µA 需轉換為 A（10⁻⁶）。實務上倍率電阻需選用高精度金屬膜電阻以確保量測準確度。"
學員答題分佈
①R3=10000%
②R 3=8000%
③R3=4000%
④R 3=2000%
